domingo, 23 de septiembre de 2012

¿Slim CUCO de 450 o de 300 ohmios?

Pues de momento no lo tenemos claro del todo. Hace unas semanas se nos acabó el suministro de cable paralelo de 450 ohmios, para la construcción de Slim CUCO. Ha sido muy complicado conseguir de nuevo este cable, básico para poder seguir haciendo antenas de este tipo, obligándonos a buscar hasta debajo de las piedras y esta circunstancia nos ha llevado a una empresa que nos ha facilitado dos tambores de 100m c/u para experimentar además con cable de 300 ohmios, el original para este tipo de antena. Así es, si buscas en internet, verás que en muchas ocasiones se mencionan los 300 ohmios para la Slim Jim americana y sus variantes. Nosotros desde un principio empezamos con 450 ohmios y los resultados ya los conoces, INCREIBLES. Esto era así ya que la empresa española donde la comprábamos disponía de este cable, aunque en pequeñas partidas, de modo seguro. Tras el parón en la llegada de mas cable nos pusimos a buscar y lo cierto es que tenemos un interesante nuevo proyecto por delante. Vamos a construir y comparar para distintas bandas estos dos cables, muy diferentes también en el aspecto mecánico.

De momento hemos desempaquetado y reunido el material.

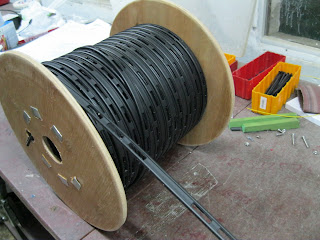

Los dos ovillos superiores son coaxiales con diferentes factores de velocidad  e impedancia que serán convertidos en Dipolos Bazoka CUCO versión QRP (próximamente). El tambor inferior izquierdo es cable paralelo de 450 Ohmios unifilar USA, mientras que el derecho es el nuevo de 300 Ohmios.

Paralelo de 300 ohmios.


Ferritas y pinzas para el montaje.
La construcción de la Slim de 300 ohmios es muy distinta a la habitual de 450, las medidas de corte y ajuste no se corresponden en absoluto y el mecanizado se convierte en algo delicado a causa de la mayor dureza del revestimiento plástico.

Como puedes observar el tamaño de la de 300 en vhf es mínimo y sigue pudiendo enrollarse para su transporte.

A la izquierda la de 450ohmios y a la derecha la de 300.
 Debido a la complejidad del mecanizado del nuevo hilo, la de 300 ohmios será motivo de análisis en unos días. En cuanto a la de 450 ohmios, hemos añadido una peculiaridad que no se ve a simple vista, se trata de cable paralelo unifilar, hasta ahora usábamos multifilar. Todas las especificaciones son las mismas que en el anterior caso, pero hemos notado una ventaja, no se gira sobre si (guarda una menor flexibilidad aparente) y es mas estable en sus 10 Mhz de trabajo. ¡Si, si, 10 Mhz.!

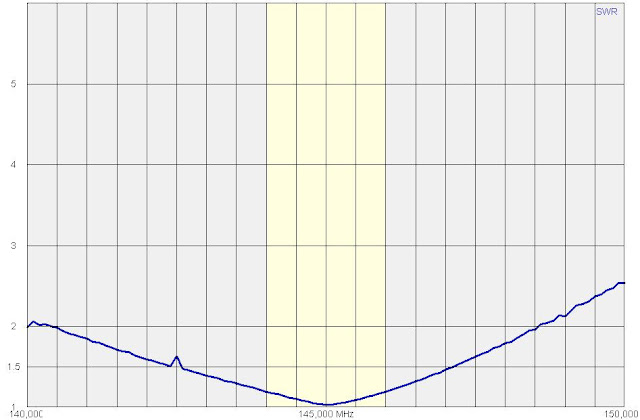

Sin ningún ajuste previo, esta era su lectura en el analizador:



 Una vez recalculado para nuestra banda quedaba así:

Primer centrado, 10 Mhz de trabajo.

Buscando la mejor lectura.
Una vez terminado el ajuste.

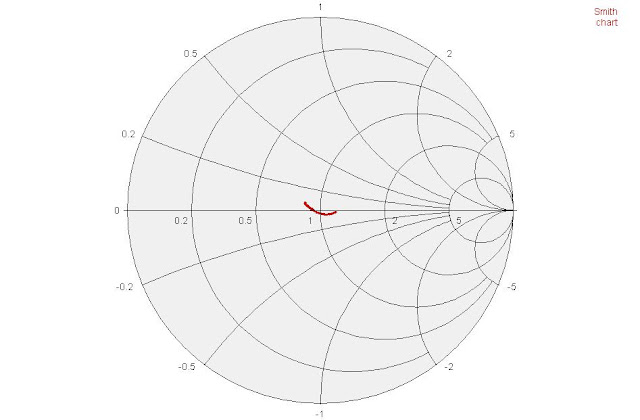

Smith Chart de 144.000 a 146.000 Mhz.

Lecturas directas del Rig Expert.
Todavía nos queda terminar de ajustar y mecanizar la Slim CUCO de 300 ohmios y llevar a cabo la comparativa de campo con la otra, pero de momento nos han causado muy buenas vibraciones.

Aprovecho esta nueva entrada para animar a aquellos que quedaron a la espera de Slim por falta de material a que nos contacten y realicen sus propias pruebas.

Un abrazo, 73.
Agustín
