Seguimos aprovechando el menor resquicio que nos deja nuestro trabajo para volver al taller una y otra vez. Tras las últimas nevadas y con la previsión de lluvia para la Semana Santa ahora nos centramos en dar salida a las últimas CUCO que teníamos pendiente de enviar, sobre todo a los amantes de las salidas de fin de semana y festivos, que nos aprietan para tenerlas de cara a las vacaciones próximas. Prueba de que hemos trabajado y a fondo puede ser esta foto.

Son las mas urgentes, listas para el embalado y puesta en mensajería. En la última remesa hemos agotado ,practicamente, todo el material que nos quedaba y esperamos poder mantener los precios cuando nos pasen los costes del nuevo. Si tuvieramos que variarlo, lo pondremos en el lateral izquierdo del blog, en la tabla de características. En esta ocasión hemos incluido algunas variantes que pensamos enriquecen la resistencia mecánica del dipolo.

Como ves en la foto detalle, la conexión entre el coaxial y el cable eléctrico de los extremos ha sido reforzado añadiendo un prisionero de alta conductividad. Además de las soldaduras de estaño entre hilos, el prisionero aumenta la resistencia a la tracción. Mas tarde ese punto es introducido en la cápsula llena de dieléctrico.

 La segunda variación se refiere al material de la cápsula. Como ves es un tubo plástico-gomoso de alta presión, que permite una flexibilidad extra al conjunto y que nos ha dado muy buenos resultado en una CUCO fabricada para un colega ruso. La mezcla de la resina ha sido la habitual ya que todavía no disponemos de la nueva, comentada en entradas anteriores.

Las natillas tienen un aspecto algo desagradable y chorreante pero cuando fraguan no hay manera de
romper el bloque.










Y para los que no hayan visto la nieve a la que me refería antes, les dedico esta imagen. Un bonito día de campo en tierras albaceteñas y trabajando, no en la chimenea cascando por el micro.

73.

Campo de Bazookas

Hay quien todavía duda de la efectividad de los dipolos monobanda. Es libre de pensarlo. Por experiencia o circunstancias personales nuestros sistemas radiantes no siempre son los que querríamos para nuestra estación y factores como el espacio físico donde situarlo o el precio son determinantes a la hora de elegir uno u otro. A estas alturas de la película todos conocemos las superantenas que hoy día tenemos en el mercado con el único límite del precio que estemos dispuestos a pagar, sin embargo a veces en lo simple está la virtud. Y dentro de lo simple la CUCO es una alternativa. Como dice el encabezamiento del Blog la bazooka existe desde hace muchos años y lo que en un principio era un sistema radiante de uso exclusivamente militar mas tarde llegó al mundo amateur. Nosotros solo hemos cambiado el mecanizado de las partes mas sensibles y experimentamos continuamente con los tipos de cable radiante y sus posibles configuraciones. Llevamos casi un año así, sin descanso, porque nos gusta y encontramos una satisfacción difícil de transmitir cuando alguien como tu decides probar. Esto es la BazookaCUCO.

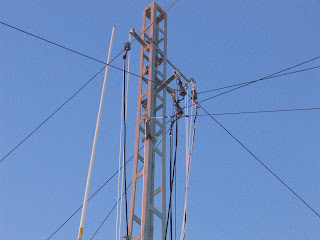

Queremos agradecer la deferencia de Jesús EA4PC de Ciudad Real que nos ha mandado unas cuantas fotos de su particular campo de bazookas. ¡¡Tiene 5!! Un abrazo y que las disfrutes.

Y la última en llegar, la CUCO de 10 metros.

Muchas gracias por tu confianza.

Las pruebas.

Para empezar tengo que señalar que el manejo del dipolo en sí es mas incómodo que con la CUCO de coaxial de 50Ohmios. A un peso algo mayor, claramente perceptible, hay que añadir que el cable de TV es menos manejable, es mas rígido. Pero este pequeño detalle no influye en la facilidad de colocación en mástil, en este caso un spider de fibra telescópico de 7m. Con las prisas olvidé llevar mas cable de bajada al equipo por lo que tuve que empalmar un rg58 con un trozo de rg213 y así conseguir 5,5 m hasta el equipo. En la foto se ve una valla metálica de cercado, donde se colocó el mástil, pero en absoluto influyó en el dipolo al respetar las distancias mínimas para evitar interacciones. No se ve muy claro, por eso lo señalo. Un detalle que luego comprobarás en el vídeo subido es que el ruido en 40 metros no bajaba de 6 o 7, la causa pudo ser un transformador eléctrico que está en proceso de cambio y que se encontraba a 30 metros de distancia.

Mi pequeño ayudante realizando labores de seguridad, guardando el perímetro.

El combado del mástil alejaba al dipolo de la valla. La caja de conexión central quedó a 4,5m de altura.

Las lecturas del analizador de antena, hoy el rigexpert AA230 fueron tomadas sin realizar ajuste alguno. Tan solo se colocaron las cuerdas de bramante en los aisladores y ON.

Como se puede observar, la antena no deja lugar a dudas. En 40 y 15 metros es cuestión de ajustar y a trabajar.

A estas alturas de la tarde el termómetro marcaba 25 grados al sol y ya empezaba a ver doble, con lo que las pruebas de radio se limitaron a tres contactos. Bueno por eso y porque llegaron algunos vecinos y curiosos varios preguntando por la caña de "pescar" y tuve que ejercer de técnico guía. En 40 contacté con EA2TW/p y EB2FAC, en 15 metros con WB2REM. Tengo buenas sensaciones con esta configuración, pero falta probarla en una de nuestras selectivas salidas de domingo, quién sabe si el próximo. Habrá que compararla con la CUCO de 50 ohmios y buscar su ajuste bueno en la banda de trabajo para darle una nota definitiva. Las pruebas de radio se realizaron con 5w para que no notara mucho las estacionarias, el acoplador adosado a la 897 no estaba conectado, como puede verse en el vídeo.

Y aprovechando la ocasión queremos presentaros el nuevo complemento ideal para las actividades al aire libre. ¿Por que contaminar y gastar euros en gasóleo cuando podemos colaborar con el mantenimiento de la naturaleza, a la vez que añadir una nota de distinción y elegancia a nuestro porte torero?



Sin palabras. No, no está a la venta.

Y para terminar hoy recordar que ya queda menos para la hora del planeta, el 31 de Marzo y en esta ocasión con conexión en directo con los astronautas de la ISS que comentarán el evento desde su mirador privilegiado. Este es el vídeo oficial de este año. 73.

Nueva CUCO probada

Queridos todos, no he podido resistirme y con la nueva CUCO en mi poder hoy mismo la he probado. La filosofía del Manchuela´s Team es hacerlo todo en grupo y cuanta mas gente mejor, pero la carne es débil y como la tenía en el coche desde ayer nada mas terminar de comer me he salido a la era del abuelo, es lo bueno de vivir en pueblo, y a darle caña. Al tratarse de un nuevo material el utilizado en esta ocasión, coaxial de TV de 75 ohmios, creo que debo relatarlo todo respetando los tiempos, así que por orden.

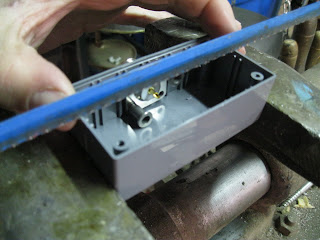

En el primer intento de su construcción nos encontramos con dos problemas insalvables entonces. Primero la debilidad de su recubrimiento externo. Al tratar de introducirlo en el compartimento de conexiones habitual, se rompía. Ahora sabemos que tiene solución y no es otra que cambiar ese contenedor y adaptarlo a este cable tan "delicatessen". Para ello hemos elegido una caja de montaje de electrónica con tapa.

Le realizamos unas entradas laterales a medida del cable, redondeadas a mano para evitar cortes fortuitos en el revestimiento exterior del coaxial.











Fue un trabajo entretenido que nos obligó a ceñirnos a las medidas calculadas al milímetro para evitar posteriores fugas del dieléctrico bicomponente que ponemos en todas las conexiones de las CUCO.

En esta ocasión hemos usado una mezcla algo distinta a la habitual, mucho mas líquida, con la intención de que se repartiera hasta el último rincón, entrando incluso en el pequeño prisionero utilizado en la conexión de la foto. Con el fin de aprovechar el retal de cable que usamos en las pruebas pasadas, esta vez tuvimos que conectar no solo las mallas sino también empalmar el vivo.

El otro problema era conseguir un buen conexionado entre cobre y aluminio, usado en la malla del coaxial. Este problema creaba un posible punto débil en la configuración de la CUCO, por lo que fue necesario echar mano del ingeniero para que nos diera el visto bueno del sistema empleado para la ocasión.

 ...y dio su bendición.

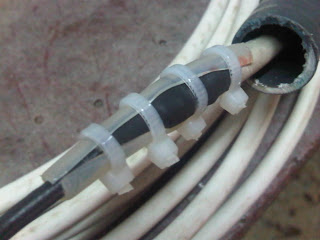

El sistema de empalme de cobre/aluminio se basa en las técnicas, de las que hablamos hace unos meses y que puedes recordar en el índice de la derecha de este blog, recomendadas por las empresas de fibra óptica marina. Consiste en alternar las capas de conductor, aislante, camisa de pantalla, malla, aislante exterior sin dejar resquicio alguno a la entrada de agentes externos que puedan deteriorar la conductividad del empalme.

Y una vez asegurado, se introduce en uno de los botes relleno de bicomponente resinoso, en este caso flexible, para sellar la conexión.Y este es el resultado.

Y puesto queda así:

Por hoy no dispongo de mas tiempo, pero mañana en un hueco te cuento lo que dieron de si las pruebas y las conclusiones sacadas sobre esta Bazooka CUCO de 40/21 Mhz con cable de TV de 75 ohmios.

73-
