El ILER-40, un bonito proyecto.

Como os dije hace unos días, tenemos pendiente el montar un ILER40 del amigo Javier Solans . El tandem Bazoka CUCO + equipo QRP está dando momentos de alegría y satisfacción a muchos colegas y no podemos resistirnos a la tentación de experimentarlo nosotros mismos. En paralelo tenemos además la intención de en no mucho tiempo dar la oportunidad de poner a vuestra disposición estos y otros kit monobanda de la factoria EA3GCY, incluso ya montados y ajustados, para los que no tienen tiempo. Esta semana nos hemos conocido personalmente y hemos encontrado a un radioaficionado de categoría, en todas las facetas, entusiasmado en hacer cosas por nuestro bonito hobby. Creo que comienza así un tiempo muy interesante de colaboración y amistad, que es lo realmente importante de todo esto.

Así es como Javier envía sus productos made in home:

Todo perfectamente compartimentado y clasificado

Cada bolsita identificada con su etiqueta.

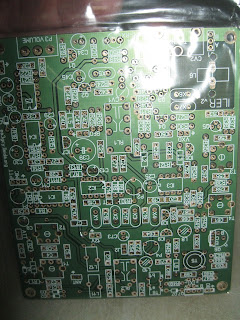

Placa de calidad.

Detalle de dos de las bolsas de componentes.

Completísimo manual con fotos a color. Paso a paso. Esto si que es un " How it´s made".

Y así es como podría quedar, aunque este detalle es libre según el gusto del constructor.

Para mas proyectos de GCY http://www.qsl.net/ea3gcy/

73...
