lunes, 6 de agosto de 2012

Construyendo, probando...

Queridos amigos, este mes de agosto no ha podido comenzar con mayor actividad para el CUCO Team entre altas temperaturas, obligaciones familiares y laborales, madrugones y trasnoches berbeneros. Estamos en el momento de ir cerrando proyectos iniciados fechas atrás con las dificultades propias de la época, pero de momento vamos cumpliendo el programa. Estos últimos días nos centramos en la finalización de la versión "A" de nuestra bazoka CUCO. Un diseño nuevo de los dipolos que tan buen resultado están dando y que han sido elegidos en las versiones para 80 y 30 metros por el equipo de V84SMD. Evidentemente esos cambios no repercuten en el rendimiento de la antena, sin embargo le da un aspecto diferente. Esta nueva imagen responde a una necesidad de evolución ya que creemos hemos cumplido una primera etapa durante casi un año, donde primaba la efectividad como elemento radiante y un coste mínimo para que cualquier radioaficionado pudiera experimentar con ella y transmitirnos sus experiencias y sensaciones. Ahora ha llegado el momento de refinar en los materiales para lograr la máxima eficiencia sin ponernos límites en los costes y ver hasta donde somos capaces de llegar en nuestro taller. La oportunidad que se nos ha brindado al ser seleccionados para el IOTA de Brunei nos dio la excusa para no posponer mas este momento y durante dos semanas hemos empleado todas las horas de las que disponíamos para emprender este nuevo reto.

Estas cuatro fotografías corresponden al torneado de la primera de las piezas. El mecanizado es muy delicado ya que para el ensamblaje nos movemos con margenes por debajo del milímetro y es necesario avanzar muy despacio para no equivocarnos. En esta primera fase cambiaremos los botes de conexiones de la versión actual en PVC exterior por otros realizados por nosotros expresamente en aluminio anodizado.

El cambio de material no afecta al peso del conjunto ni a su alta resistencia al exterior.

El trabajo sigue siendo artesanal, formando y ensamblando una a una las diferentes piezas de la antena.

Durante el fin de semana se probó uno de los prototipos para 7 Mhz, buscando lecturas y comportamientos extraños en comparación con dipolos de PVC listos para entregar y el resultado fue mucho mejor del esperado, aunque en la linea sorprendente de las Bazoka CUCO.

Pepe, EA5SW se apuntó a las pruebas y pudo comprobar de primera mano su funcionamiento. Aprovechamos para felicitarle por su 4º puesto en el Sprint VGE 2012 de los amigos de Radio Club Henares. Por cierto, Pepe estrenó para ese concurso en qrp su CUCO de 40 metros. Enlace http://www.radioclubhenares.org/resultados-provisionales-concurso-sprint-vge-2012/

Vértice Geodésico Mono-operador QRP (5W)

#	Indicativo	Puntos		Fotos
1	EA2EA/P	7614	Trofeo
2	EA7ICN/P	4416	Placa
3	EA5GZY/P	3367	Diploma
4	EA5SW/QRP	3168
5	EA5TT/QRP	2926
6	EA8BFH/QRP	2750
7	EB3EPR/P	2380
8	EA7JHV/QRP	731
9	EA8BWY/QRP	462
10	EB1WM/P	460
11	EE1URO	90

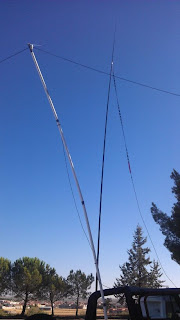

A última hora colocamos al lado una Slim CUCO para 70 Mhz.

Para aquellos que estos días disfrutéis de vacaciones, enhorabuena porque eso quiere decir que tienes trabajo, Luismi EA2LMI nos envía desde Pamplona tres interesantes enlaces que podréis visitar sin prisas.

http://www.rcdx.org/

http://disfracestrini.webcindario.com/

http://seccion.pamplona.ure.es/

Terminamos con la foto que nos envía Gorka EA2DZE de su montaje con el Pisón y dipolo con el que sale en frecuencia siempre que puede desde Guipuzkoa.

Un saludo a todos, 73.
