El fin de semana lo hemos dedicado a preparar una bandeja para un rack que en unos días viajará a Asturias. Cada uno puede tener en la cabeza el modelo ideal y seguro que no habrá dos exactamente iguales. Lo mas habitual es que cada cual disponga según sus intereses y gustos e incluso que el diseño no sea definitivo y lo vaya cambiando en función de los equipos o necesidades, sin embargo los hay que piden una bandeja tipo con el sistema eléctrico definitivamente instalado y preparando el espacio libre para los equipos o elementos auxiliares.
En la reunión anual en Jaén, este año llevamos el rack de 3U con el módulo de iluminación a 220 y 12V y allí mismo se fraguaron varios acuerdos para el diseño y mecanizado de varios. La entrada de hoy puede servir de inspiración o adelantar alguna idea para quién todavía no lo termine de ver claro.
Partiendo de lo interesante que resulta tener los equipos en un contenedor adecuado, seguro y listo para funcionar sin necesidad de sacar y conectar, el segundo paso es imaginar cual sería la mejor disposición de los mismos para utilizarlos al instante y sin perder tiempo.
En la foto que nos envió ayer un colega de EA5 vemos lo mas típico, perfectamente válido para una mañana de radio en la que deberemos prever el tiempo de colocación , conexión, pruebas, desmontaje posterior y colocación en bolsas y cajas.
Sin embargo los dueños de un Rack Cuco...
Este es el montaje en detalle que por encargo hemos preparado estos últimos días sobre la bandeja grande de aluminio de 415mm.
 |
| Volvemos a montar las cuatro entradas de antena. |
 |
| Nos piden tres conexiones a emisora N y una PL. Las montamos crimpadas con latiguillo al zócalo de tomas fijas. |
 |

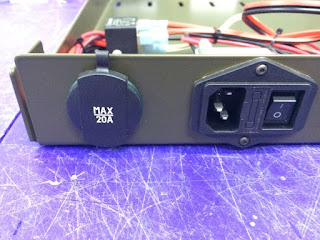

| Entrada de 220v con fusible y conmutador. Entrada salida de 12v mechero |
 |
| Entrada salida de 12v. |
 |
| Detalle de la conexión del relé para conmutar entre alimentación 220/12v. |
 |
| Aspecto general con clemas de conexión para cuatro equipos. |
Este solo es un ejemplo de las infinitas posibilidades. Un trabajo entretenido pero muy sencillo para tener alimentados todos los equipos del rack y con posibilidad para diferentes fuentes eléctricas.
Ánimo y al lío, que viene el buen tiempo y es muy agradecido para salir al campo sin perder tiempo.
73
