Lo que hace unas semanas era un proyecto grande, más de lo habitual, ahora se ha convertido en el de mas capacidad que hayamos montado hasta ahora. Ya hablamos de un proyecto de Rack que debía transportar 7 equipos, listos para funcionar de inmediato. Pero ahora y a la vista del material casi embalado, se nos encarga una tercera bandeja completa y todas las conexiones, fusibles, relés, tomas de 220V y 12V, etc. En definitiva un rack (arcón) Cuco que a modo de "maleta de la Piquer" lo lleve todo y siempre listo para entrar en ON de forma inmediata. Sin perder tiempo en conexionados, latiguillos y ajustes de última hora, este rack lo tiene todo y en perfecto estado de revista para colocar los equipos transmisores y tener una completa unidad de comunicaciones dispuesta a lo que salga.
Hemos recibido tal cantidad de consultas sobre este tema en la última semana que nos vemos obligados a tratar el asunto en el blog, intentando aclarar ideas o dando alguna a quién ha iniciado su propio proyecto bricomaniaco.
 |
| El modelo de rack seleccionado es el 6U y aunque en un primer momento se pidieron dos bandejas completas de aluminio, se ha optado por colocar tres y repartir así los siete equipos por banda y modo de trabajo. |
 |
| Con 8 entradas de antena y otras posibles cuatro, cada bandeja admite de modo independiente la entrada/salida de equipos y diferencia la alimentación por pisos.
El mecanizado de cada una de las bandejas es sin duda la cuestión mas laboriosa y detallista, donde es necesario con anterioridad planificar bien todos los elementos a conectar. En proyectos parecidos los interesados han llegado a enviarnos todo el equipamiento para adaptarlo en nuestro taller, resolviendo así los pequeños detalles que pueden complicar la vida al que no tiene mucha experiencia.
|
 |
| Los conectores hembra PL son crimpados, reduciendo el riesgo de mal soldado o falla de continuidad. |
 |

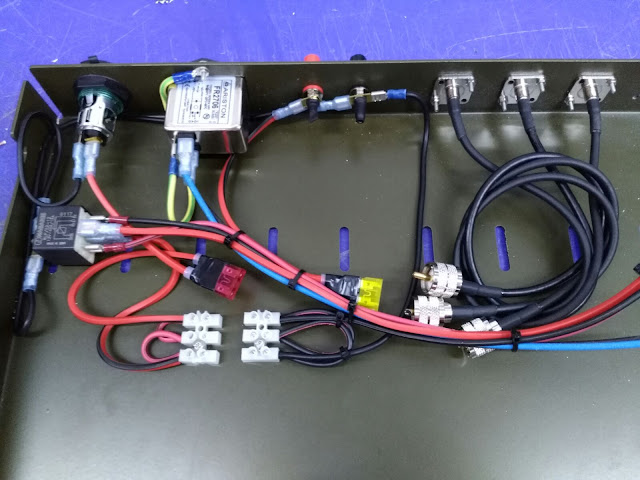

| Toma de mechero, entrada 220V y relé conectado para alternar entre corriente externa o interna de baterías. |
Hay una zona dedicada al sistema de energía y una opuesta a la de RF.
 |
| Fusibles internos de protección y tres tomas de equipos. Las bananas además se suministran, en este caso, con pinzas para borne de batería. |
El verde de la bandeja nos sirve de fondo de contraste con los elementos que vamos colocando. Además de las rendijas de aireación (muy, muy, muy importantes) para la refrigeración de los tres niveles de trabajo, el fondo de aluminio es muy fácilmente perforable para la sujeción de los equipos.
Un rack que sin duda cumplirá con su cometido y cuyo destino no estamos autorizados a desvelar.
Agradecemos desde este espacio la confianza depositada en los Cucos para el montaje de este Rack que sin duda dará un muy buen servicio a la comunidad. 73
