Comenzamos el año con un interesante proyecto que nos llegó desde Ciudad Real. Muy original en todos los aspectos por lo peculiar de este curioso equipo, con cabezal o consola de control remoto. Además, su dueño quiere incluir el acoplador automático, el filtro de red (clásico de la marca), altavoz externo y un ventilador. Por nuestra parte, incluiremos la regleta de conexiones habituales con dos tomas de antena, filtro de red 220V, tomas Anderson, bananas de 12V, salidas usb con medidor de voltaje y el consiguiente cableado, incluido relé para trabajo a red o 12V. Un meticuloso y muy exigente montaje que hoy os mostramos, en una fase muy avanzada. Este es el Rack Cuco de 4U.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiLoXHBQJnjcJ0fjylZKe6ZVGbgx_XXYob8LMntNJaueMFfT42XIwrWOafPdFVJKolHwXKDsbeWVCdIu7fHfPkBCgojMxKtjlSH-kVlcw-HyzjcJmlaf-NWpF4s-lDnUdBisMJ6iHswChg/s320/IMG_20190127_121548.jpg) |
La consola de control, con su original diseño, la hemos acoplado a una placa de metacrilato de gran resistencia. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj_W1YNKANdOc2OnW3EsDIiHUnneQuZOV5g433PDl3jD9OsroJQ1F0K1gD1hrKCJ89ckfVsiF-LsQp6B4wdwtLYRt5e8zN_a9Y7vAgwz0j0ymoDlcg7CVj4Wsq0iA3a7aAV_RyhFxhVJBk/s320/IMG_20190127_121614.jpg) |
Las guías fijan el emplazamiento de la consola, permitiendo desplazamiento horizontal para trabajar cómodamente. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhF_ZFcV0EzK2aKWOBUm2NrXkBfjeqNwO3QqC-Erdy3D1llAyz5j10c77JdO2rKUt-oAO6ik9A-RSVRN5OpbSKb_uzkw5H9Esja132lUrqMQSQv_Ac9hyphenhyphenXp81AzesCzgAKVFrSKCtpWxDs/s320/IMG_20190127_122233.jpg) |
El ajuste es máximo y una fresadora ha eliminado 0,5mm de material al metacrilato. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi7XwqWCBUH0nUvBpl_yfwTQwaIFnqrzDsbdxLh2ggEe9vwO6j5cpO0AgyUAPigAz1_-g3hjZaqax8VdLTAa_NRO4O59QiAOK2TezLVczkxy2jbz-lWY-7hnXXFELOGAGmqNIGTgVXTLcQ/s400/IMG_20190127_123735.jpg) |
La bandeja superior alberga el acoplador (enorme) y el cuerpo de la emisora. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhufQfV_8yTvHE94FzUYRMHUEpA0DJv5_dc5OnjIajygOLOK0AwEUGEKYYQ5cEm1d4QN4M1FCBgvBXgO9aLN1K0iRKmnO7weCWcA2dbFbB6LN8IFifEV5U5EAY7qtJenHx9jfLJUk2vZI0/s320/IMG_20190127_123752.jpg) |

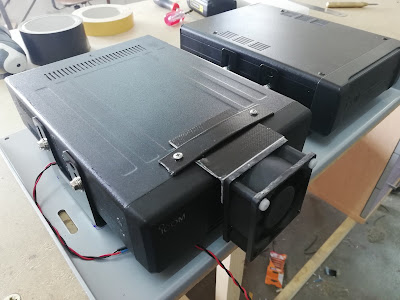

El ventilador, proporcionado por el dueño, se ha adaptado a petición expresa. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiFBkq7oDl7IKvivBcqaoaEDo8kPUUP1-vd54HK0_Tg1ZPwmjWENbgs_AohEP8AsbDlnhixXU6DBFabDGtpDI-dO223vmKkT8EyU8g7NHr35VdujDJSrw3SV-8DlirUbMsZ1IrLfNLXAOk/s640/IMG_20190127_124211.jpg) |
Bandejas ya colocadas, con la fuente de alimentación en la inferior. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgjfIoV2ch5nUXFfONy__FkIW69OvBflzeSKZgCLB5L0pyLTu67rn88UYoDqIyAlIt5RT_sPc-o_NgB_3LgebXj7NDCdIJ9SsG-p2kca294tvkiI0pLJ5g7Als74SSahD0fRog3CehnuPM/s640/IMG_20190127_125507.jpg) |
La parte trasera deberá esperar unos días, aunque ya se puede intuir el planteamiento. |
Delicado trabajo y otro reto que vamos sacando adelante...
73
