Slim Jim VHF/UHF

A puertas del fin de semana y como os dije hace unos días, hoy traemos al blog otro capítulo de trabajo en el taller, al resguardo de los últimos estertores del invierno-primavera que hemos, parece, superado al menos por estas tierras manchegas. Hace quince días un colega de la radio de Albacete nos comentaba la interesante capacidad y rendimiento de la antena Slim Jim para transmisiones en v y uhf. En su día lo califiqué de reto porque en su construcción, muy fácil, pretendemos incorporar el sello de todo lo que hacemos por aquí. En el caso de la Bazooka nuestra aportación a este conocidísimo y efectivo sistema radiante consiste en su mecanización, dándole una resistencia a prueba de bombas y todo tipo de inclemencias climáticas. Pero para la Slim la cosa se complica debido, precisamente, a su simplicidad.

http://www.plusgain.com.ar/

Para este miniproyecto nos hemos marcado dos objetivos muy claros. Primero que no pierda sus virtudes, a pesar de sufrir alguna transformación, en cuanto a su lóbulo de radiación y enorme ganancia. Segundo encapsularla de algún modo para proteger el conjunto en climas extremos como el de la manchuela albaceteña.

Circunstancias han posibilitado que el domingo 6 de mayo podamos realizar una prueba de campo vital para el buen final del proyecto, ya que tendremos la oportunidad de desplazarnos a una localidad vecina con un grupo de colaboradores y voluntarios de Protección Civil que intervendrán asegurando las comunicaciones en un importante evento deportivo que reune a cerca de "mil" participantes (BTT Diputación de Albacete). Nosotros también colaboramos desde hace años en REMER Albacete y esta ocasión ,además de para conocernos y enseñarles nuestra función dentro de la Red de Emergencia, servirá para conocer de primera mano sus necesidades en esta materia, mas ahora con los recortes de la administración que a ellos también afecta. Durante el puente del primero de mayo hemos construido dos configuraciones distintas de la Slim.

Por un lado una clásica con cinta paralela de 450 ohmios para colgar de un árbol o caña.

 Para su ajuste la colocamos en una de nuestras cañas de fibra y obtuvimos resultados INCREÍBLES. Simplicidad 10 para un resultado 10.

Paralelamente fabricamos una segunda antena sobre tubo con la intención de encapsularla o colocarla dentro de un radomo protector...

No tan grande como este...

...pero tan efectivo como este.

Salvada esta licencia del autor, sigo.

Hemos usado una varilla de una aleación rica en cobre de 2,5mm para conseguir un ancho de banda suficiente a los fines de la prueba del domingo, poder transmitir de 155 a 163Mhz.

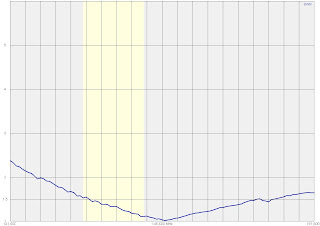

Una de las gráficas obtenidas, previamente al inicio del ajuste de la antena.

Conjunto montado y listo para su ajuste, buscando el punto óptimo de alimentación, crítico.

Esta es una antena peculiar que debe ser instalada cuidando siempre una serie de recomendaciones básicas para su buen rendimiento. Su eficiencia sorprenderá a aquellos que no la conozcan y supera en mucho a otro tipo de antenas con alto coste comercial. Quedamos pendientes de las pruebas de campo del domingo para traerlas al blog la semana próxima.
