Primeros videos de la bazooka 80-160 metros ya instalada.

 Hace unos días te mostramos las pruebas de campo y ajuste de la primera bazooka Cuco de 80 y 160 metros construida en nuestro taller. Hoy te traemos los videos recién llegados a nuestro mail, gracias a EB5AG.

Como hemos comentado en varias ocasiones la banda de 160 metros no es para cualquiera. Si queremos tener antena, además de espacio y posibilidad de altura, tendremos que tener en cuenta oros factores. Esta banda es la que, al menos a mi, mas me recuerda a la autentica radio. Sumergirse en la onda corta, explorar las especiales cualidades de la AM, las potencias con tres ceros al menos... son muchas las cuestiones que hacen de esta banda un reto para el radioaficionado del siglo XXI. Por nuestra parte he de decir que hemos fabricado unas cuantas monobandas de 160 metros, incluso alguna en cable RG 213 y no es nada fácil. Técnicamente supone un reto por las medidas, pesos, tensiones y resistencia al viento que experimenta en cualquier ubicación. Es una antena ya de por si reforzada en todos sus elementos, soldaduras y anclajes.

Manolo y por lo que vemos a optado por colocarla en V invertida con un ángulo de apertura muy grande, respecto a la vertical. Algunos colegas la tienen en diagonal o incluso vertical y creo recordar a alguien que la tuvo en L. Teniendo en cuenta que una posibilidad es escuchar la banda con antena de 80 acoplada y transmitir con hilo largo, buscando acoplar todo lo mejor posible, quizá la opción de eb5ag sea la mas acertada, teniendo en cuenta las dos grandes bobinas o trampas que separan las bandas del dipolo.

En este caso vemos que la antena está larga en 160 metros en esa ubicación. Como la actividad está por debajo de1850 según plan de bandas de IARU, bastaría con ir acortando los dos extremos de la antena para bajar la frecuencia de trabajo.

Como vemos, los ajustes realizados en campo abierto deberían retocarse en función de la zona de banda que queramos trabajar con preferencia. Elementos metálicos cercanos o altura de vértice y puntas influyen en el ajuste, siendo el acoplador del equipo una fenomenal opción para poder trabajar cualquier zona de las dos bandas de la antena.

Muchas gracias Manolo por tu aportación al blog. Que disfrutes de tu antena, la primera construida en esa configuración por los Cucos y un nuevo reto para nosotros. Proyectos que enriquecen a la radioafición y nuestro afán por aportar lo que esté en nuestra mano.

73

Radio en Alerta Roja

 Y las previsiones atmosféricas se cumplieron. Escribo esta entrada desde la imposibilidad de salir de casa, al menos, sin riesgo de caerme con el hielo, constiparme con el frío o perderme en el paisaje blanco que tan bonito se ve desde la ventana. A estas alturas y tras dos días nevando sin pausa ya he organizado los papeles pendientes, colocado el cuarto de radio y hasta he cambiado los calendarios por los del 2021.

El Cuco Team se encuentra a 25 Km al NE de Albacete, en el centro de lo rojo.

El manto blanco empezó a cuajar desde el primer momento.

Y, si, también me dio tiempo.

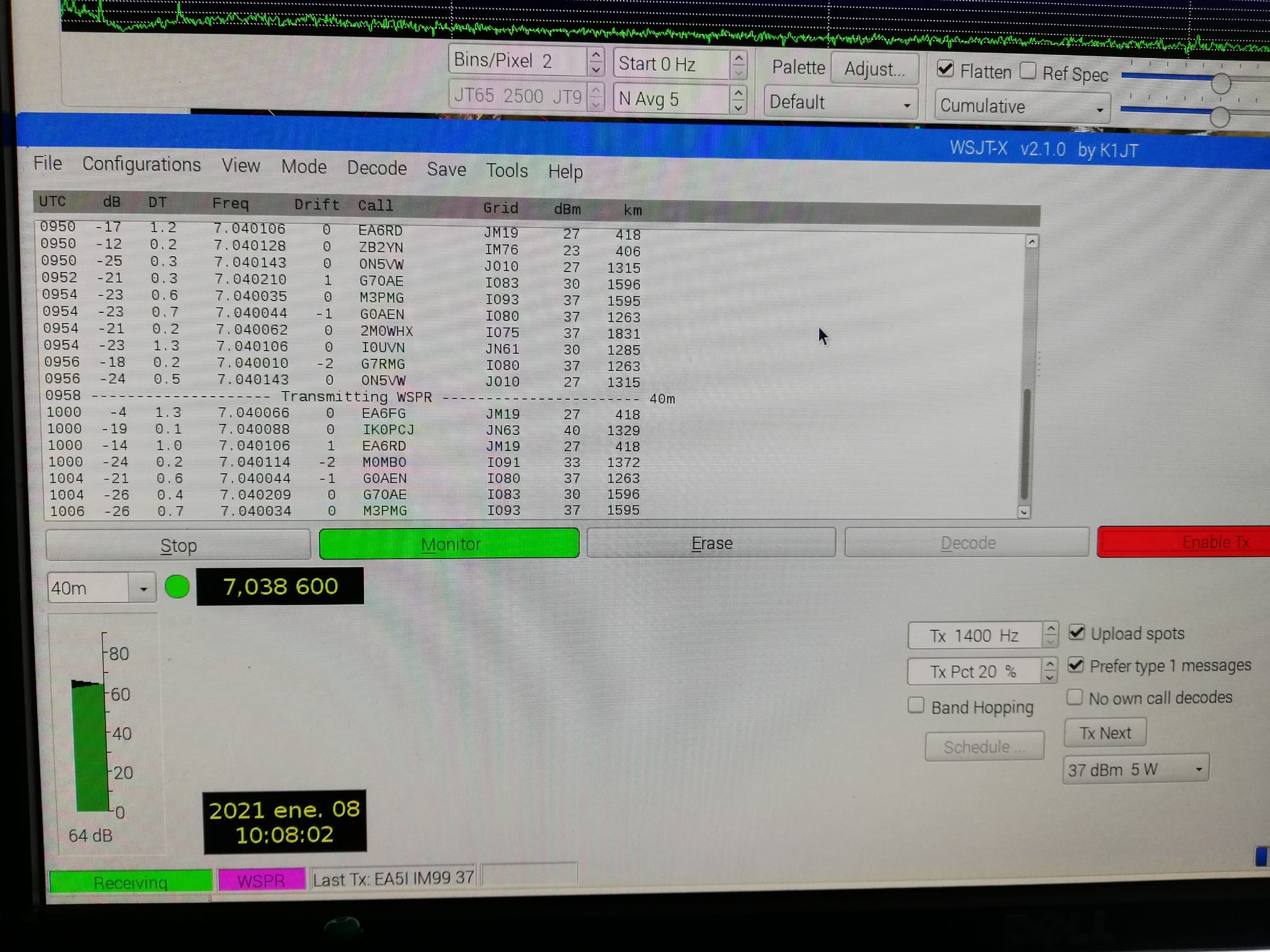

Tengo a la escucha las frecuencias disponibles en abierto de emergencias y me viene a la mente una conversación mantenida hace una semana con EA5SW sobre un modo digital muy curioso y práctico. Lejos del famoso FT8 y otros que conviven actualmente en el ordenador, me habló de este que pretende con la potencia mas baja que sea capaz de entregar nuestro equipo, lanzar una baliza al aire en busca de receptores lejanos que sean capaces de escucharlo. No hay intercambio de señales ni "qso", es una interesante práctica para el estudio de la propagación, se llama WSPR. En este momento tengo mi FT897 a 5w lanzando una transmisión de posición de 120 segundos (+-) y escuchando durante 10 minutos de modo continuo. Mi dipolo bazooka Cuco de 40 y 60 metros ya empieza a recibir en 7.038.6Mhz.

Estaciones de toda Europa, Islas Baleares, Gibraltar, Islas Británicas, con señales inferiores a -25Db, imposibles para el todopoderoso FT8. Muy interesante lo que veo en la pantalla.

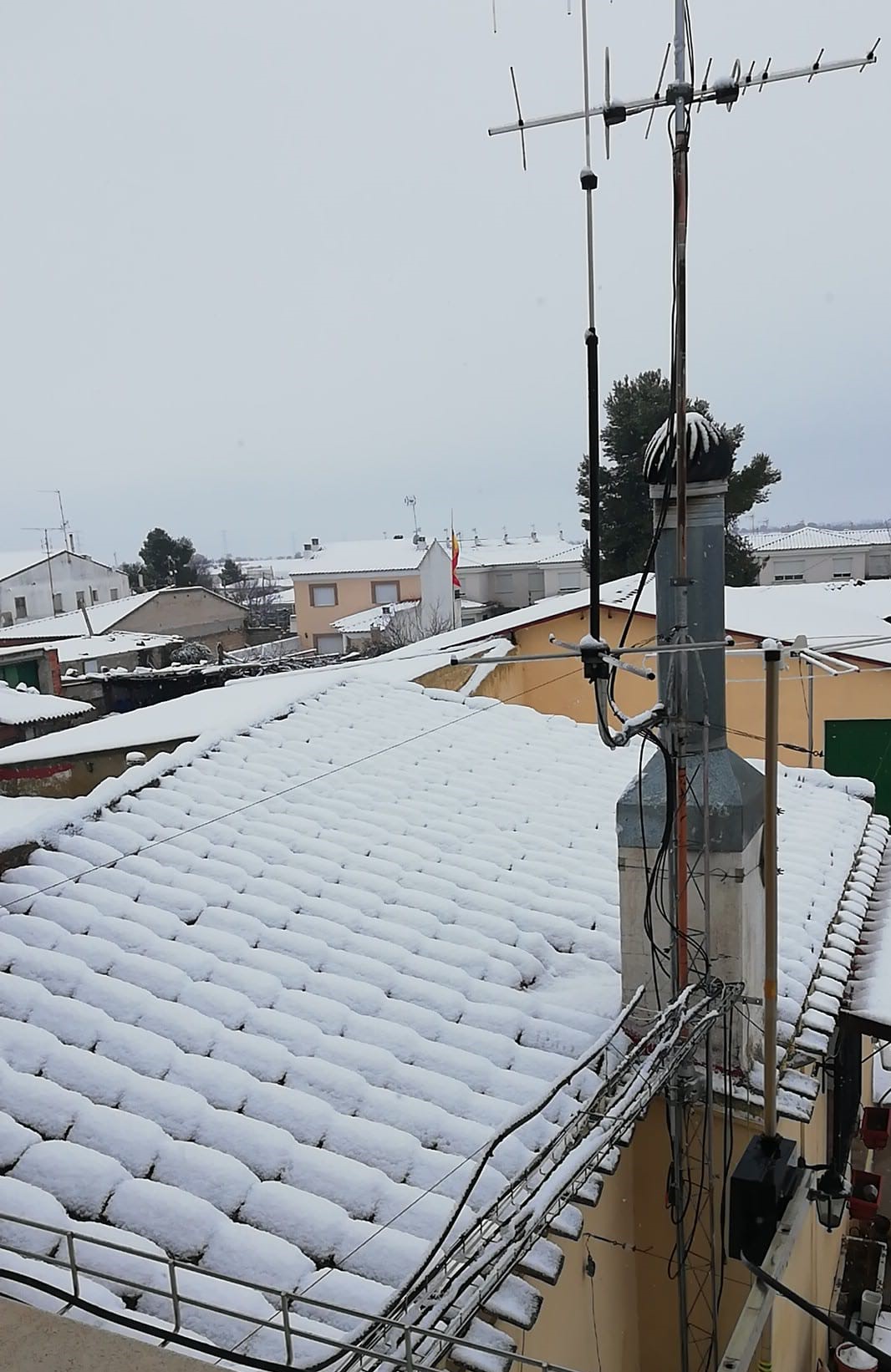

Mi antena se encuentra en una posición nada favorable. Se debe a la necesidad de tener a mano cualquiera de sus partes. Continuamente estoy de cambios para probar los diferentes modelos que fabricamos.

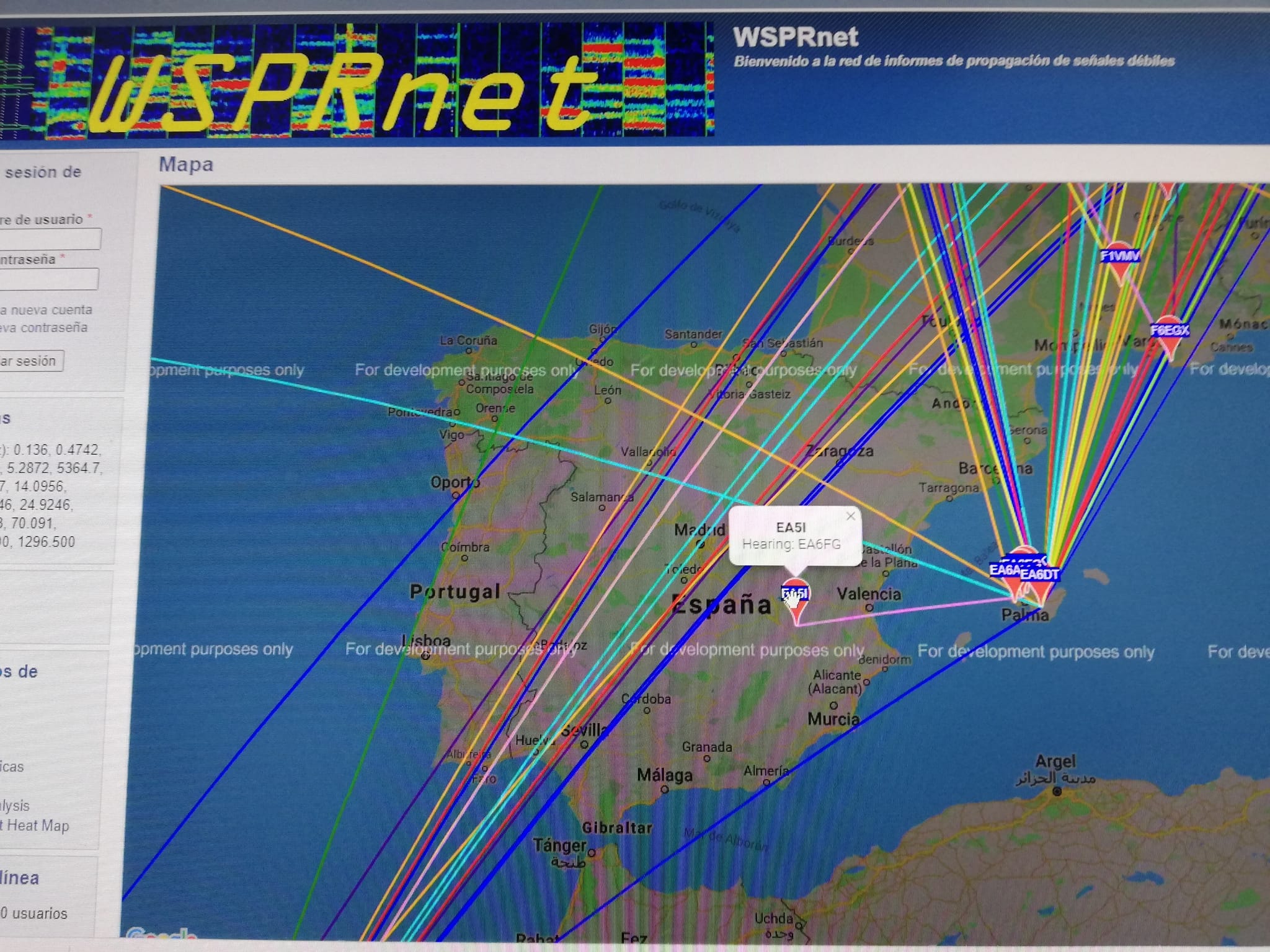

Y ahora empieza lo divertido. Me voy a la página de WSPR y en su mapa compruebo que me ha recibido EA6FG. Con 5 w y en dos transmisiones que he dejado que haga el programa.

Ahora vámonos a 10 metros, 10.138.7Mhz. Y con el  aliciente de no tener antena en esa banda, sigo con mi Cuco de 40/60metros.

Teniendo en cuenta que la potencia es de 5W, apenas toco el acoplador. Prácticamente ni me molesto, solo compruebo que no marque mas de 2 de ROE.

Como vemos Europa a tope, Canarias y Florida.

Vámonos ahora a...

Un entretenimiento mas. Por cierto, acabo de ver que estoy dado de alta en esa página desde hace unos cuantos años. Vaya sorpresa. Tocamos tantos palos que al final se nos olvidan. Una cosa mas donde pasar el tiempo aprendiendo y experimentado.

Y sigue nevando.  73

Prueba de campo. Dipolo 80 y 160 metros.

 Y aquí está, con un resultado impecable. Una vez mas, prueba que las matemáticas no fallan. Un dipolo de 54metros de longitud +- tras el ajuste en caso necesario para los 160 metros. Prueba con vértice subido a 5,5 metros de altura solamente y puntas a 1,80 del suelo. Recuerda que en cada ubicación, variará el ajuste y para ello hemos dejado un sobrante muy importante de hilo en puntas. Un dipolo doble que responde a una petición y que no todo el mundo puede tener colgado en casa. Una antena exigente en espacio y altura para las bandas mas largas y nocturnas. Enhorabuena a su dueño.

Otro producto de la factoría CUCO para los amantes de la radio y la experimentación.

73

Primera bazooka para 80 y 160 metros.

 Estamos de pruebas con varios proyectos muy singulares. Al dipolo de hace unas semanas de 12 y 17 metros, ahora se suma una propuesta que hacía tiempo teníamos en el apartado de trabajos pendientes. El caso es que por fin hemos resuelto un problema de montaje al que no podíamos darle una fácil solución y que recientemente hemos superado gracias a un material que hemos incorporado. No es mas que un doble seguro para la conexión entre las dos partes de coaxial a la altura de la trampa. un pequeño detalle necesario para resistir las mayores fuerzas de tensión y balanceo de la antena.

Varios colegas nos han pedido este dipolo que ahora por fin está listo para ser probado. En apariencia, es igual que el resto de bibandas 40-80 y 40-60m, excepto por las dimensiones claro. Las bobinas también son mayores y se montan como el resto, salvo un pequeño detalle incorporado a las conexiones, donde un puente duplica la superficie de contacto para facilitar el paso usando la zona de 160 metros.

Comparativa de tamaños entre las de 80 y 160 metros.

La de 17 metros parece de juguete.

En la foto vemos las bobinas con una protección de cinta pero sobre ellas colocaremos un termoretractil que dará el aspecto final, habitual en todas nuestras bibandas. Ojo a ese detalle, porque varía las medidas y cálculos de espiras. Ese es uno de los efectos a tener en cuenta cuando calculamos una bazooka de este tipo

.

Como digo, estamos a la espera de sacarlo al campo y a partir de entonces estará a disposición de todos. Se trata de una banda muy especial para la que ya hemos fabricado algunos bazooka monobanda, la de 160 metros, no apta para todos por sus exigencias de montaje. Aun así, tenemos confianza en este nuevo modelo que nos ha tenido horas sobre la hoja de cálculo hasta dar con las cifras y cálculos precisos.

En breve, si el tiempo lo permite, tendremos los resultados.

73.
